Ha comenzado el rodaje de "Ciudad de las Ciencias 3D"

Hoy 23 de mayo de 2013 ha comenzado el rodaje en 3D del corto con acompañamiento musical "Ciudad de las Ciencias 3D".

Tras varias semanas de retraso, por culpa del mal tiempo, por fin hemos podido grabar las primeras imágenes tridimensionales de la espectacular arquitectura de Santiago Calatrava. Hemos comenzado con Planos Generales del conjunto y detalles arquitectónicos del edificio "Principe Felipe". La luz era espectacular con alto contraste entre luces y sombras.

Podéis ver tres fotogramas duales estereoscópicos a tamaño reducido para haceros una idea de cómo va a ser este corto de pocos minutos. La música estará especialmente compuesta para las imágenes.

Aquí os dejo un fotograma estereoscópico compuesto en 'Anaglifo' para que podáis apreciar el efecto de profundidad conseguido con el 3D. Los colores de las gafas deben colocarse como indica el dibujo: Rojo (ojo izquierdo), Cían o Azul (ojo derecho). Espero que os guste.

Bueno si el tiempo no lo impide esperamos seguir rodando estos próximos días, ya os iré informando.


José Pastor Jaén

Creación del logo PARALLAX 3D

El logo Parallax 3D ya va tomando forma. Lo estoy diseñando con Autodesk Maya 11 y aquí tenéis la primera muestra de por donde pueden ir los tiros.

 La base de color de las letras, de momento, es roja pero puede ir cambiando durante su desarrollo. La letra creo que es original y puede que sea la definitiva.

La creación de la textura ha sido compleja y cuando esté terminada junto con la iluminación correcta, debe dar un aspecto metálico envejecido, al menos esa es la intención.

Respecto al fondo puede ser uno nocturno con estrellas y la luna saliendo detrás del logo, o un cielo azul con nubes y la tierra rotando desde atrás.

Cuando tenga todas las pruebas tendré claro que aspecto final quiero conseguir. Espero empezar pronto la animación del logo y hacer que la palabra "3D" haga un efecto y  salga fuera de la pantalla.

Bueno como veis el logo todavía está en una fase muy primigenia pero poco a poco irá tomando forma. Por cierto la música provisional está casi acabada.

Un saludo para todos.

Formatos estereóscopicos o 3D para reproducción

Estos son los formatos más comunes que podemos encontrar en películas de cine, Bluray o MKV. Todos ellos son adaptaciones de los viejos formatos 3D en celuloide. Algunos de ellos siguen utilizándose en proyección analógico en cines de Estados Unidos.

En esta reseña nos centraremos únicamente en las posibilidades que ofrece el cine digital. Enumeraré tan solo los más importantes:

Dual Frame FULL

La imagen izquierda esta en un archivo de vídeo y la imagen derecha en otro archivo de vídeo diferente. Ambos archivos separados,  tienen la resolución completa máxima de 1920 x 1080p en Full HD. Para ver los archivos, es necesario un reproductor que admita reproducir y sincronizar ambos archivos al mismo tiempo. Normalmente el audio de la película va incluido en uno de los vídeos, mientras que el otro archivo no suele llevar audio. Este formato dual fue muy utilizado en el comienzo del cine 3D digital y se necesitara un reproductor especifico de ordenador para mover los dos archivos separados perfectamente sincronizados entre si.  Actualmente es poco frecuente su uso porque es más fácil tener ambos registros juntos en un solo archivo perfectamente sincronizado.

Side By Side (SBS) FULL [Lado a Lado con resolución completa)

La imagen izquierda y derecha están una al lado de la otra SBS a una resolución completa Full HD 1.920 x 1.080p. El fotograma completo de ambas imágenes ocupa una resolución de 3.840 x 1.080p. Para estas resoluciones de vídeo es necesario utilizar cables, y aparatos con entrada y salida HDMI 1.4 o 1.3b. Este formato es utilizado en los cines y en Blu-rays de calidad. No se utiliza para la emisión porque ocupa mucho ancho de banda.

Side By Side (SBS) HALF [Lado a Lado con la mitad de resolución]

La imagen izquierda y derecha están una al lado de la otra SBS pero cada una con la mitad de resolución horizontal, 960 x 1.080p. El fotograma completo de ambas imágenes comprimidas, ocupa una resolución de 1.920 x 1.080p. Para estas resoluciones de vídeo es necesario utilizar cables, y aparatos con entrada y salida HDMI 1.3. Este formato es el más popular en el contenedor .mkv y también en las emisiones televisivas en 3D.

Método de codificación/decodificación del sistema Sensio, los registros 3D se comprimen de una manera particular para mejorar la calidad de la imagen durante la reproducción

Existe una mejora de este sistema conocida como 'Sensio Hi-Fi 3D' que consiste en procesar digitalmente cada fotograma en Full HD y generar un Side By Side Half. Tiene la  particularidad que cada imagen lleva un píxel diferenciado para poder recomponer la imagen en el televisor o en la pantalla con mayor definición que el SBS tradicional.

Over  Under (OU) FULL [Arriba y Abajo con resolución competa]

La imagen izquierda y derecha están una encima de la otra OU a una resolución completa Full HD 1.920 x 1.080p. El fotograma completo de ambas imágenes ocupa una resolución total de 1.920 x 2.160. Para estas resoluciones de vídeo es necesario utilizar cables, y aparatos con entrada y salida HDMI 1.4 o 1.3b. Este formato también es utilizado en Blurays de calidad.

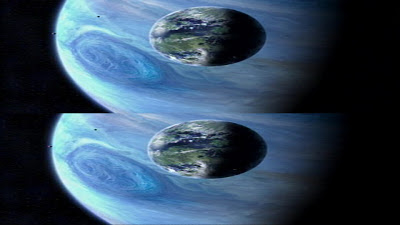

 Over Under (OU) HALF [Arriba y abajo con la mitad de resolución)

La imagen izquierda y derecha están una encima de la otra (OU) con la mitad de resolución vertical 1.920 x 960p. El fotograma completo de ambas imágenes ocupa una resolución de 1.920 x 1.080p. Para estas resoluciones de vídeo es necesario utilizar cables, y aparatos con entrada y salida HDMI 1.3. Este formato también es utilizado en el contenedor .mkv. Este formato también puede utilizarse para la emisión de programas.

Nota:

Existen otros formatos estereoscópicos antiguos para de vídeo donde las líneas impares son para un fotograma y las pares para el otro. También puede utilizarse una imagen tipo mosaico para cada fotograma. Todos ellos son muy poco utilizados hoy en día. Respecto a los archivos anaglifos hablaremos de ellos en un artículo más adelante.

Más información lee mi extenso articulo "Sistemas de visionado y proyección 3D"

José Pastor Jaén

Comienza la aventura del 3D

Saludos a todos los interesados en conocer la aventura sobre la imagen estereoscópica o 3D.

En este blog voy a escribir diversos artículos sobre la tecnología, características de la grabación, edición y visionado de material en 3D. Intentaré ser lo menos técnico posible en las explicaciones y utilizaré un lenguaje compresible para los neófitos.

Espero que sea interesante para todos vosotros porque, a la par de la creación de este blog, voy a poner en práctica todo lo que he aprendido sobre la filmación, edición y postproducción en 3D, a lo largo de unos 30 años. Para ello estoy preparando un vídeo demo en 3D, de unos minutos de duración, sobre los edificios de “La Ciudad de las Ciencias” de Valencia, España, del arquitecto Santiago Calatrava. Este vídeo lo podréis ver en 2014 en el canal Youtube. Será posible visionarlo en todos los formatos que permite el canal, en 3D Full HD, anáglifo y también en 2D convencional para los que no dispongan de un gafas o monitor tridimensional.

Este cortometraje estará grabado en verdadero 3D a 30 imágenes por segundo. Tendrá un logo 'Parallax 3D' estereóscopico creado con el programa Autodesk Maya y la música estará originalmente compuesta para las imágenes en 3D.

En un futuro próximo grabaré un vídeo HFR (High Frame Rate) a 60ips, como demostración del potencial de esta tecnología.

Comienza la aventura en 3D.

José Pastor Jaén
